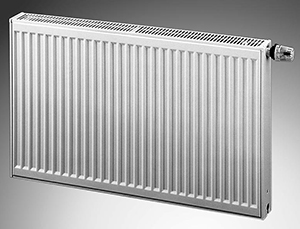

Радиаторы Compact Ventil - классические приборы водяного отопления, имеющий самое высокое качество, продуманную конструкцию с рядом функциональных улучшений.
Модельный ряд данного типоразмера имеет длину от 400 до 3000 мм и высоту от 350 до 900 мм, что позволяет применять радиаторы в помещениях в том числе с низкими подоконниками. Особенность радиаторных панелей DiaNorm состоит в том, что они, помимо собственно профилированной радиаторной панели, имеют дополнительно конвекционную оребренную панель. Количество тех и других можно увидеть в номере серии: количество радиаторных панелей - первая цифра, количество конвекционных панелей - вторая цифра. Модель Compact Ventil имеет возможность еще и нижнего подключения к системе отопления.

Радиаторы изготавливают из двух стальных пластин, толщиной 1,25 мм и соединяют сваркой. Большая площадь пластин увеличивает интенсивность теплового излучения радиаторов. Радиатор обычно закрывают кожухом, что придает радиатору нарядно-строгий вид. Такие радиаторы работают при давлении до 10 атм, отдают тепла примерно на 20-25% больше, а стоят на столько же меньше, чем алюминиевые секционные радиаторы. Помимо стандартного монтажного, комплекта, который поставляется вместе с радиатором есть широкая гамма комплектов, позволяющая устанавливать их в напольном исполнении с регулированием расстояния от пола.

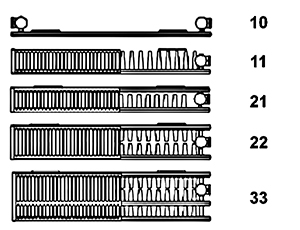

Модели отличаются только габаритными размерами панелей. Серии разделяются по количеству радиаторных и конвекционных панелей.

Подключение - нижнее и боковое
Рабочее давление воды - 10 бар
Испытательное давление - 13 бар
Межосевое расстояние 50 - 50 мм
Шаг профилирования - 25 мм

Тип 11 (глубина 64 мм.):

Наименование	Мощность (кВт)	Высота (мм)	Ширина (мм)	Цена (руб.)
Compact Ventil 11 300x400	0.290	300	400	3 310
Compact Ventil 11 300x500	0.362	300	500	3 420
Compact Ventil 11 300x600	0.434	300	600	3 555
Compact Ventil 11 300x700	0,507	300	700	3 650
Compact Ventil 11 300x800	0.579	300	800	3 770
Compact Ventil 11 300x900	0,652	300	900	3 920
Compact Ventil 11 300x1000	0.724	300	1000	4 050
Compact Ventil 11 300x1100	0,796	300	1100	4 270
Compact Ventil 11 300x1200	0.869	300	1200	4 435
Compact Ventil 11 300x1400	1.014	300	1400	5 060
Compact Ventil 11 300x1600	1.158	300	1600	5 385
Compact Ventil 11 300x1800	1.303	300	1800	5 865
Compact Ventil 11 300x2000	1.448	300	2000	6 170
Compact Ventil 11 300x2300	1,593	300	2300	6 730
Compact Ventil 11 300x2600	1,882	300	2600	7 195
Compact Ventil 11 300x3000	2,172	300	3000	8 075
Compact Ventil 11 400x400	0.374	400	400	3 465
Compact Ventil 11 400x500	0.467	400	500	3 600
Compact Ventil 11 400x600	0.561	400	600	3 770
Compact Ventil 11 400x700	0,652	400	700	3 915
Compact Ventil 11 400x800	0.748	400	800	4 045
Compact Ventil 11 400x900	0,839	400	900	4 240
Compact Ventil 11 400x1000	0.935	400	1000	4 390
Compact Ventil 11 400x1100	1,025	400	1100	4 650
Compact Ventil 11 400x1200	1.122	400	1200	4 830
Compact Ventil 11 400x1400	1.309	400	1400	5 530
Compact Ventil 11 400x1600	1.495	400	1600	5 900
Compact Ventil 11 400x1800	1.682	400	1800	6 450
Compact Ventil 11 400x2000	1.869	400	2000	6 820
Compact Ventil 11 400x2300	2,050	400	2300	7 470
Compact Ventil 11 400x2600	2,423	400	2600	8 135
Compact Ventil 11 400x3000	2,796	400	3000	9 040
Compact Ventil 11 500x400	0.445	500	400	3 650
Compact Ventil 11 500x500	0.557	500	500	3 830
Compact Ventil 11 500x600	0.668	500	600	3 980
Compact Ventil 11 500x700	0.779	500	700	4 130
Compact Ventil 11 500x800	0.890	500	800	4 335
Compact Ventil 11 500x900	1.002	500	900	4 530
Compact Ventil 11 500x1000	1.113	500	1000	4 775
Compact Ventil 11 500x1100	1.224	500	1100	5 020
Compact Ventil 11 500x1200	1.336	500	1200	5 260
Compact Ventil 11 500x1400	1.558	500	1400	5 765
Compact Ventil 11 500x1600	1.781	500	1600	6 260
Compact Ventil 11 500x1800	2.003	500	1800	6 760
Compact Ventil 11 500x2000	2.226	500	2000	7 280
Compact Ventil 11 500x2300	2.449	500	2300	8 030
Compact Ventil 11 500x2600	2.894	500	2600	8 795
Compact Ventil 11 500x3000	3.339	500	3000	9 810
Compact Ventil 11 600x400	0.518	600	400	3 885
Compact Ventil 11 600x500	0.648	600	500	3 970
Compact Ventil 11 600x600	0.777	600	600	4 180
Compact Ventil 11 600x700	0.907	600	700	4 390
Compact Ventil 11 600x800	1.036	600	800	4 600
Compact Ventil 11 600x900	1.166	600	900	4 800
Compact Ventil 11 600x1000	1.295	600	1000	5 030
Compact Ventil 11 600x1100	1.425	600	1100	5 280
Compact Ventil 11 600x1200	1.554	600	1200	5 560
Compact Ventil 11 600x1400	1.813	600	1400	6 105
Compact Ventil 11 600x1600	2.072	600	1600	6 810
Compact Ventil 11 600x1800	2.331	600	1800	7 470
Compact Ventil 11 600x2000	2.590	600	2000	7 965
Compact Ventil 11 600x2300	2.849	600	2300	8 805
Compact Ventil 11 600x2600	3.367	600	2600	9 800
Compact Ventil 11 600x3000	3.885	600	3000	10 800
Compact Ventil 11 900x400	0.741	900	400	4 555
Compact Ventil 11 900x500	0.926	900	500	4 830
Compact Ventil 11 900x600	1.111	900	600	5 140
Compact Ventil 11 900x700	1.296	900	700	5 455
Compact Ventil 11 900x800	1.482	900	800	5 790
Compact Ventil 11 900x900	1.667	900	900	6 065
Compact Ventil 11 900x1000	1.852	900	1000	6 475
Compact Ventil 11 900x1200	2.222	900	1200	7 340
Compact Ventil 11 900x1400	2.593	900	1400	8 210
Compact Ventil 11 900x1600	2,963	900	1600	9 075
Compact Ventil 11 900x1800	3.334	900	1800	9 990
Compact Ventil 11 900x2000	3.704	900	2000	10 835

Тип 21 (глубина 95 мм.):

Наименование	Мощность (кВт)	Высота (мм)	Ширина (мм)	Цена (руб.)
Compact Ventil 21 500x400	0.585	500	400	4 830
Compact Ventil 21 500x500	0.732	500	500	5 150
Compact Ventil 21 500x600	0.878	500	600	5 510
Compact Ventil 21 500x700	1.024	500	700	5 950
Compact Ventil 21 500x800	1.170	500	800	6 400
Compact Ventil 21 500x900	1.317	500	900	6 830
Compact Ventil 21 500x1000	1.463	500	1000	7 265
Compact Ventil 21 500x1100	1.609	500	1100	7 690
Compact Ventil 21 500x1200	1.756	500	1200	8 135
Compact Ventil 21 500x1400	2.048	500	1400	9 000
Compact Ventil 21 500x1600	2.341	500	1600	9 880
Compact Ventil 21 500x1800	2.633	500	1800	10 730
Compact Ventil 21 500x2000	2.926	500	2000	11 605
Compact Ventil 21 500x2300	3.153	500	2300	12 925
Compact Ventil 21 500x2600	3.726	500	2600	14 225
Compact Ventil 21 500x3000	4.299	500	3000	15 975
Compact Ventil 21 600x400	0.679	600	400	5 020
Compact Ventil 21 600x500	0.849	600	500	5 440
Compact Ventil 21 600x600	1.018	600	600	5 810
Compact Ventil 21 600x700	1.188	600	700	6 290
Compact Ventil 21 600x800	1.358	600	800	6 775
Compact Ventil 21 600x900	1.527	600	900	7 270
Compact Ventil 21 600x1000	1.697	600	1000	7 755
Compact Ventil 21 600x1100	1.867	600	1100	8 230
Compact Ventil 21 600x1200	2.036	600	1200	8 700
Compact Ventil 21 600x1400	2.376	600	1400	8 670
Compact Ventil 21 600x1600	2.715	600	1600	10 625
Compact Ventil 21 600x1800	3.055	600	1800	11 595
Compact Ventil 21 600x2000	3.394	600	2000	12 560
Compact Ventil 21 600x2300	3.623	600	2300	14 005
Compact Ventil 21 600x2600	4.282	600	2600	15 450
Compact Ventil 21 600x3000	4.941	600	3000	17 375
Compact Ventil 21 900x400	0.934	900	400	6 430
Compact Ventil 21 900x500	1.168	900	500	6 995
Compact Ventil 21 900x600	1.401	900	600	7 620
Compact Ventil 21 900x700	1.635	900	700	8 440
Compact Ventil 21 900x800	1.868	900	800	9 240
Compact Ventil 21 900x900	2.102	900	900	10 045
Compact Ventil 21 900x1000	2.335	900	1000	10 865
Compact Ventil 21 900x1200	2.693	900	1200	12 475
Compact Ventil 21 900x1400	3.142	900	1400	14 080

Тип 22 (глубина 95 мм.):

Наименование	Мощность (кВт)	Высота (мм)	Ширина (мм)	Цена (руб.)
Compact Ventil 22 200x600	0.620	200	600	4 825
Compact Ventil 22 200x700	0.724	200	700	5 215
Compact Ventil 22 200x800	0.827	200	800	5 470
Compact Ventil 22 200x1000	1.034	200	1000	6 100
Compact Ventil 22 200x1200	1.241	200	1200	6 585
Compact Ventil 22 200x1400	1.448	200	1400	7 345
Compact Ventil 22 200x1600	1.654	200	1600	7 975
Compact Ventil 22 200x1800	1.861	200	1800	8 600
Compact Ventil 22 200x2000	2.068	200	2000	9 230
Compact Ventil 22 200x2300	2.275	200	2300	10 175
Compact Ventil 22 200x2600	2.688	200	2600	11 130
Compact Ventil 22 200x3000	3.102	200	3000	12 370
Compact Ventil 22 300x400	0.498	300	400	4 235
Compact Ventil 22 300x500	0.627	300	500	4 610
Compact Ventil 22 300x600	0.752	300	600	4 825
Compact Ventil 22 300x700	0.872	300	700	5 210
Compact Ventil 22 300x800	0.997	300	800	5 460
Compact Ventil 22 300x900	1.121	300	900	5 820
Compact Ventil 22 300x1000	1.246	300	1000	6 100
Compact Ventil 22 300x1100	1.371	300	1100	6 410
Compact Ventil 22 300x1200	1.495	300	1200	6 710
Compact Ventil 22 300x1400	1.744	300	1400	7 345
Compact Ventil 22 300x1600	1.994	300	1600	7 980
Compact Ventil 22 300x1800	2.243	300	1800	8 610
Compact Ventil 22 300x2000	2.492	300	2000	9 230
Compact Ventil 22 300x2300	2.741	300	2300	10 175
Compact Ventil 22 300x2600	3.240	300	2600	11 130
Compact Ventil 22 300x3000	3.738	300	3000	12 370
Compact Ventil 22 400x400	0.636	400	400	4 540
Compact Ventil 22 400x500	0.795	400	500	4 830
Compact Ventil 22 400x600	0.954	400	600	5 125
Compact Ventil 22 400x700	1.108	400	700	5 530
Compact Ventil 22 400x800	1.272	400	800	5 875
Compact Ventil 22 400x900	1.425	400	900	6 255
Compact Ventil 22 400x1000	1.590	400	1000	6 635
Compact Ventil 22 400x1100	1.741	400	1100	7 035
Compact Ventil 22 400x1200	1.907	400	1200	7 400
Compact Ventil 22 400x1400	2.225	400	1400	8 170
Compact Ventil 22 400x1600	2.543	400	1600	8 930
Compact Ventil 22 400x1800	2.861	400	1800	9 690
Compact Ventil 22 400x2000	3.179	400	2000	10 470
Compact Ventil 22 400x2300	3.483	400	2300	11 610
Compact Ventil 22 400x2600	4.116	400	2600	12 770
Compact Ventil 22 400x3000	4.749	400	3000	14 300
Compact Ventil 22 500x400	0.757	500	400	5 015
Compact Ventil 22 500x500	0.946	500	500	5 390
Compact Ventil 22 500x600	1.135	500	600	5 800
Compact Ventil 22 500x700	1.324	500	700	6 260
Compact Ventil 22 500x800	1.514	500	800	6 730
Compact Ventil 22 500x900	1.703	500	900	7 205
Compact Ventil 22 500x1000	1.892	500	1000	7 660
Compact Ventil 22 500x1100	2.081	500	1100	8 125
Compact Ventil 22 500x1200	2.270	500	1200	8 590
Compact Ventil 22 500x1400	2.649	500	1400	9 525
Compact Ventil 22 500x1600	3.027	500	1600	10 460
Compact Ventil 22 500x1800	3.406	500	1800	11 385
Compact Ventil 22 500x2000	3.784	500	2000	12 320
Compact Ventil 22 500x2300	4.162	500	2300	13 730
Compact Ventil 22 500x2600	4.919	500	2600	15 130
Compact Ventil 22 500x3000	5.676	500	3000	17 005
Compact Ventil 22 600x400	0.872	600	400	5 235
Compact Ventil 22 600x500	1.090	600	500	5 700
Compact Ventil 22 600x600	1.308	600	600	6 130
Compact Ventil 22 600x700	1.526	600	700	6 640
Compact Ventil 22 600x800	1.744	600	800	7 155
Compact Ventil 22 600x900	1.962	600	900	7 675
Compact Ventil 22 600x1000	2.180	600	1000	8 190
Compact Ventil 22 600x1100	2.398	600	1100	8 690
Compact Ventil 22 600x1200	2.616	600	1200	9 220
Compact Ventil 22 600x1400	3.052	600	1400	10 250
Compact Ventil 22 600x1600	3.488	600	1600	11 285
Compact Ventil 22 600x1800	3.924	600	1800	12 325
Compact Ventil 22 600x2000	4.360	600	2000	13 355
Compact Ventil 22 600x2300	4.796	600	2300	14 935
Compact Ventil 22 600x2600	5.668	600	2600	16 475
Compact Ventil 22 600x3000	6.540	600	3000	18 535
Compact Ventil 22 900x400	1.165	900	400	6 705
Compact Ventil 22 900x500	1.456	900	500	7 360
Compact Ventil 22 900x600	1.747	900	600	8 060
Compact Ventil 22 900x700	2.038	900	700	8 920
Compact Ventil 22 900x800	2.330	900	800	9 780
Compact Ventil 22 900x900	2.621	900	900	10 660
Compact Ventil 22 900x1000	2.912	900	1000	11 530
Compact Ventil 22 900x1100	3.203	900	1100	12 380
Compact Ventil 22 900x1200	3.494	900	1200	13 260
Compact Ventil 22 900x1400	4.077	900	1400	14 995
Compact Ventil 22 900x1600	4.659	900	1600	16 720
Compact Ventil 22 900x1800	5.242	900	1800	18 460
Compact Ventil 22 900x2000	5.824	900	2000	20 205

Тип 33 (глубина 150 мм.):

Наименование	Мощность (кВт)	Высота (мм)	Ширина (мм)	Цена (руб.)
Compact Ventil 33 200x800	1.214	200	800	8 255
Compact Ventil 33 200x1000	1.517	200	1000	9 110
Compact Ventil 33 200x1200	1.820	200	1200	9 970
Compact Ventil 33 200x1400	2.124	200	1400	10 835
Compact Ventil 33 200x1600	2.427	200	1600	12 010
Compact Ventil 33 200x1800	2.731	200	1800	12 630
Compact Ventil 33 200x2000	3.034	200	2000	13 785
Compact Ventil 33 200x2300	3.337	200	2300	15 120
Compact Ventil 33 200x2600	3.944	200	2600	16 450
Compact Ventil 33 200x3000	4.551	200	3000	17 825
Compact Ventil 33 300x400	0.728	300	400	6 700
Compact Ventil 33 300x500	0.911	300	500	7 055
Compact Ventil 33 300x600	1.093	300	600	7 425
Compact Ventil 33 300x700	1.275	300	700	7 830
Compact Ventil 33 300x800	1.497	300	800	8 255
Compact Ventil 33 300x900	1.639	300	900	8 680
Compact Ventil 33 300x1000	1.821	300	1000	9 110
Compact Ventil 33 300x1100	2.003	300	1100	9 540
Compact Ventil 33 300x1200	2.185	300	1200	9 970
Compact Ventil 33 300x1400	2.549	300	1400	10 840
Compact Ventil 33 300x1600	2.914	300	1600	12 010
Compact Ventil 33 300x1800	3.278	300	1800	12 630
Compact Ventil 33 300x2000	3.642	300	2000	13 785
Compact Ventil 33 300x2300	4.006	300	2300	15 120
Compact Ventil 33 300x2600	4.735	300	2600	16 450
Compact Ventil 33 300x3000	5.463	300	3000	17 825
Compact Ventil 33 400x400	0.914	400	400	6 980
Compact Ventil 33 400x500	1.143	400	500	7 380
Compact Ventil 33 400x600	1.371	400	600	7 810
Compact Ventil 33 400x700	1.600	400	700	8 280
Compact Ventil 33 400x800	1.828	400	800	8 760
Compact Ventil 33 400x900	2.057	400	900	9 290
Compact Ventil 33 400x1000	2.285	400	1000	9 820
Compact Ventil 33 400x1100	2.514	400	1100	10 360
Compact Ventil 33 400x1200	2.742	400	1200	10 890
Compact Ventil 33 400x1400	3.199	400	1400	11 950
Compact Ventil 33 400x1600	3.656	400	1600	13 355
Compact Ventil 33 400x1800	4.113	400	1800	14 455
Compact Ventil 33 400x2000	4.570	400	2000	15 555
Compact Ventil 33 400x2300	5.027	400	2300	17 195
Compact Ventil 33 400x2600	5.941	400	2600	18 830
Compact Ventil 33 400x3000	6.855	400	3000	20 590
Compact Ventil 33 500x400	1.095	500	400	7 820
Compact Ventil 33 500x500	1.369	500	500	8 330
Compact Ventil 33 500x600	1.642	500	600	8 860
Compact Ventil 33 500x700	1.916	500	700	9 420
Compact Ventil 33 500x800	2.190	500	800	10 045
Compact Ventil 33 500x900	2.463	500	900	10 700
Compact Ventil 33 500x1000	2.737	500	1000	11 340
Compact Ventil 33 500x1100	3.011	500	1100	12 000
Compact Ventil 33 500x1200	3.284	500	1200	12 655
Compact Ventil 33 500x1400	3.832	500	1400	13 950
Compact Ventil 33 500x1600	4.355	500	1600	15 655
Compact Ventil 33 500x1800	4.900	500	1800	17 005
Compact Ventil 33 500x2000	5.444	500	2000	18 350
Compact Ventil 33 500x2300	5.988	500	2300	20 355
Compact Ventil 33 500x2600	7.077	500	2600	22 375
Compact Ventil 33 500x3000	8.166	500	3000	24 575
Compact Ventil 33 600x400	1.264	600	400	8 220
Compact Ventil 33 600x500	1.580	600	500	8 760
Compact Ventil 33 600x600	1.895	600	600	9 345
Compact Ventil 33 600x700	2.211	600	700	9 980
Compact Ventil 33 600x800	2.527	600	800	10 660
Compact Ventil 33 600x900	2.843	600	900	11 375
Compact Ventil 33 600x1000	3.159	600	1000	12 090
Compact Ventil 33 600x1100	3.475	600	1100	12 830
Compact Ventil 33 600x1200	3.791	600	1200	13 550
Compact Ventil 33 600x1400	4.423	600	1400	14 990
Compact Ventil 33 600x1600	5.008	600	1600	16 880
Compact Ventil 33 600x1800	5.634	600	1800	18 380
Compact Ventil 33 600x2000	6.260	600	2000	19 855
Compact Ventil 33 600x2300	6.886	600	2300	22 105
Compact Ventil 33 600x2600	8.138	600	2600	24 345
Compact Ventil 33 600x3000	9.390	600	3000	26 800
Compact Ventil 33 900x400	1.659	900	400	8 575
Compact Ventil 33 900x500	2.074	900	500	9 520
Compact Ventil 33 900x600	2.489	900	600	10 540
Compact Ventil 33 900x700	2.904	900	700	11 750
Compact Ventil 33 900x800	3.318	900	800	13 090
Compact Ventil 33 900x900	3.733	900	900	13 910
Compact Ventil 33 900x1000	4.148	900	1000	14 795
Compact Ventil 33 900x1100	4.589	900	1100	15 735
Compact Ventil 33 900x1200	5.006	900	1200	16 760
